RIPETITORE DUALBAND GSM UMTS STELLAHOME GW 900 2100MHz OMNI ESTERNA

Come funziona

1. L’antenna sul tetto riceve il segnale GSM e UMTS e lo invia lungo il cavo al ripetitore.
2. Il ripetitore Stellahome amplifica questo segnale e lo trasmette nel piano / stanza / locale.
3. In questo modo tutti i dispositivi possono comunicare grazie al segnale migliorato.

Caratteristiche:

• Amplifica il segnale GSM e UMTS in appartamenti, uffici, negozi, magazzini, garage, ecc.
• Copertura: 1000mq
• Reti: GSM e UMTS
• Potenza in uscita del repeater : 5 mWatts (50 volte in meno di un telefono cellulare)
• Legali e conformi agli standard EU

RIPETITORE AMPLIFICATORE STELLAHOME DUAL BAND
GSM 900MHz e UMTS 2100MHz
OMNI ESTERNA da 4dBi
COPERTURA 1000mq

Rilevamento Oscillazione / Interferenze
Regolazione automatica del guadagno
Spegnimento uplink
(ripetitore in standby fino a quando viene effettuata una telefonata o traffico dati)

Fornito con Dichiarazione di Conformità del Produttore
Dispositivo con Regolare Marchio CE

Apparato Conforme ai Requisiti Imposti dai seguenti Standards Europei:
SAFETY: EN 60950-1 : 2001 + A11 :2004
EMC: EN 301 489-7 V 1.3.1 (2005-11)
EMC:EN 301 489-24 V 1.3.1 (2005-11)
SAR: EN 50360: 2001&EN 62209-1:2006
RADIO: ETSI EN 301 908-1 V4.2.1

Fabbricato in Europa (IRLANDA)
Produttore: STELLA DORADUS
Manuale in ITALIANO

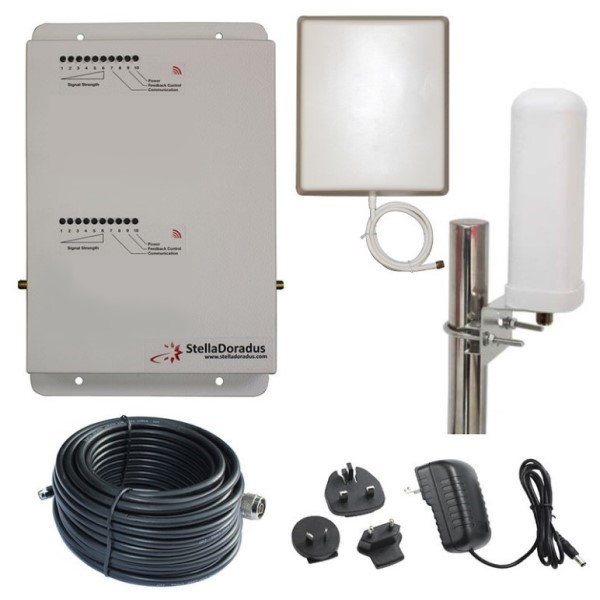

Contenuto della Confezione

1. SD-RP1002-GW

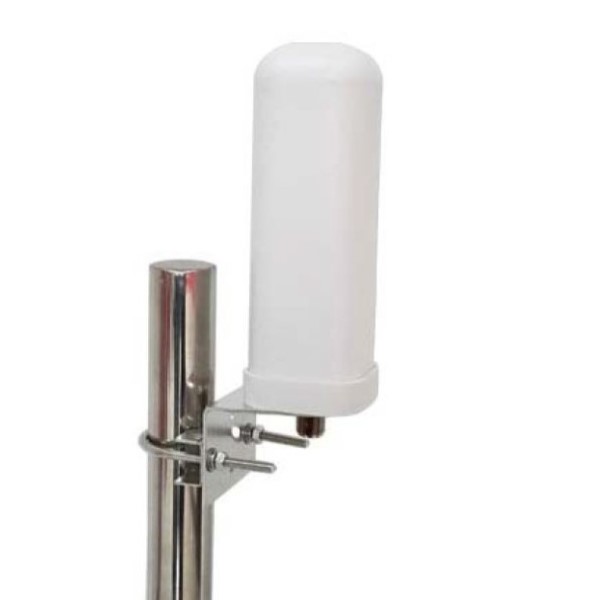

2. Antenna Omnidirezionale da Esterno 4dBi

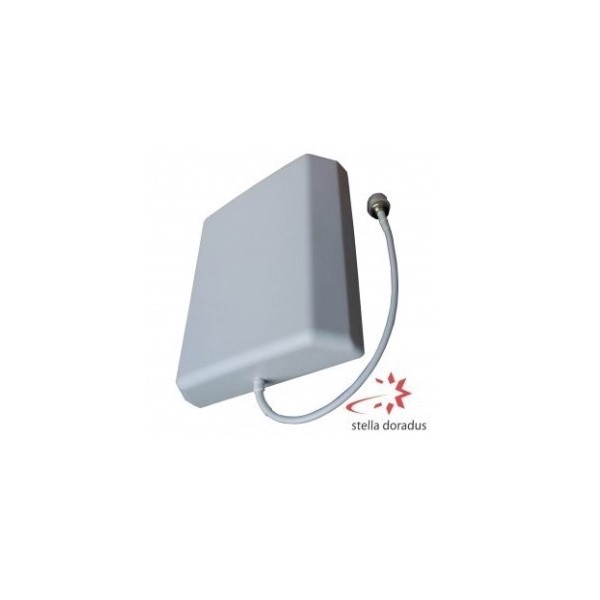

3. Antenna a Pannello da Interno 10dBi
4. Cavo LMR 240 per collegare l´Antenna Omnidirezionale da Esterno al Ripetitore (12 m)
5. Alimentatore esterno da 12V
6. Manuale Illustrato completo di istruzioni di montaggio

Specifiche del Ripetitore

• Frequenza Dual Band GSM900+3G: 880 - 960MHz e 1920-2170MHz
• Numero di Utenti: ILLIMITATO
• Copertura: 1000mq
• Guadagno in Uplink: Gp > 50dB
• Guadagno in Downlink: Gp> 60dB
• Pass band ripple< 4dB
• Impedenza di ingresso e di uscita: 50 ohm / Connettore N
• Massima intensità di segnale Uplink / Downlink: 20dBm / 10dBm
• Temperatura: -30 ºC to +70ºC
• Ingresso Alimentatore: 110 - 240V AC
• Alimentazione: 12V DC - 2.0A - 15W
• Controllo di Oscillazione: Automatico
• Controllo di Livello: Automatico
• Agc range: 30dB
• Protezione da scariche elettriche
• I connettori SMA sono collegati alla Terra/Massa
• Numero di porte: 1 porta in ingresso, 1 porta in uscita
• Led: 6 LEDS indicano l'intensità del segnale
• Dimensioni (cm): 32 x 19 x 3.5
• Peso (kg): 1.0

Raccomandiamo di fare un'installazione di prova, in modo da verificare il miglior posto per posizionare cavi ed antenne.

1. Installa l'antenna esterna in un posto dove è presente un buon segnale. (solitamente sul tetto).
2. Utilizza il cavo da 12 metri e collegalo al ripetitore StellaHome posto in cosa.
3. Collega il cavo al ripetitore. Quindi collega l'antenna interna a pannello al ripetitore
4. Collega il ripetitore alla corrente elettrica.

* Tutti i kit della famiglia Stellahome sono dotati di un'antenna esterna, ad eccezione della banda Stellahome 5, dotata di un'antenna Yagi esterna.

Come funziona

1. L’antenna sul tetto riceve il segnale mobile di tutti gli operatori e lo invia attraverso il cavo al ripetitore.
2. Il ripetitore Stellahome amplifica il segnale in entrambe le direzioni e lo invia in tutta la casa.
3. Tutti i device possono comunicare utilizzando questo segnale amplificato.

Caratteristiche:

• Amplifica il segnale in casa e nei piccoli uffici
• Copertura: ~4 stanze
• Reti: GSM, 3G e 4G
• Compatibile con tutti gli operatori di telefonia
• Non è richiesta la  SIM card
• Potenza in uscita del repeater : 5 mWatts  (50 volte in meno di un telefono cellulare)
• Legali e conformi agli standard EU

Frequenza

Nella famiglia di ripetitori StellaHome è possibile scegliere tra diverse opzioni relativamente alla frequenza . Si può scegliere di amplificare solo una frequenza come il 900Mhz oppure tutte le 5 frequenze possibili, 800/900/1800/2100 e 2600Mhz.

• Per l’uso domestico, raccomandiamo l’opzione a 1 o 2 frequenze.
• Per gli uffici raccomandiamo l’opzione a 2-5 frequenze.

La copertura

Il kit ripetitore Stellahome contiene 1 antenna interna. Questa antenna garantisce 1000m2 di copertura in spazio aperto.

In un  abitazione invece 1 antenna interna riesce a coprirea circa 4 stanze di dimensioni standard. La copertura dipende dal materiale con cui sono costruite le pareti all’interno dell’edificio.

Pareti isolanti in calcestruzzo o metallo riducono la copertura, mentre le pareti in cartongesso e gli ampi spazi interni consentono un aumento della copertura.

Vedi l’edificio A e l’edificio B sopra.

Tutte le pareti sono di cemento e le porte sono di legno.

Edificio A: In questo edificio, si riesce ad avere una buona copertaura usando solo un’antenna. Il segnale passerà attraverso le porte delle tre camere più piccole.

Edificio B: questo edificio ha un corridoio che separa le stanze. Per ottenere la massima copertura con una sola antenna, posizioniamo l’antenna nel corridoio come mostrato. Si nota la riduzione del segnale in tutte le stanze. Le pareti interne in blocchi di calcestruzzo riducono significativamente la copertura. Se hai bisogno di una copertura più affidabile nelle stanze, avrai bisogno di più antenne. In questo caso, raccomandiamo il ripetitore StellaOffice.

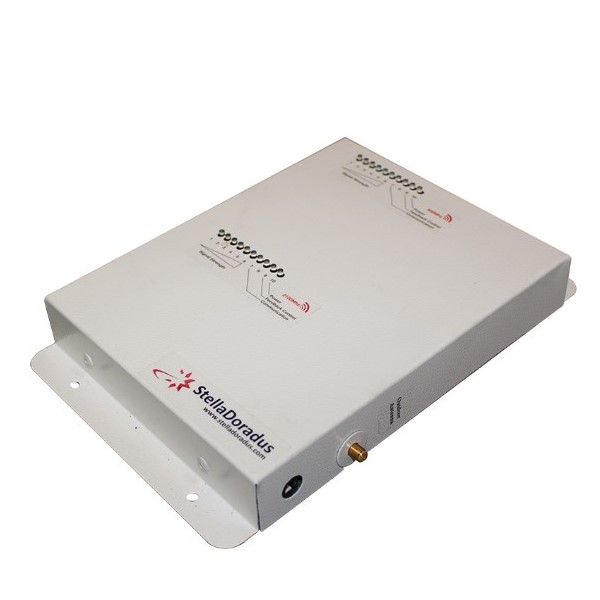

1. Indicatore di diagnostica
   • potenza
   • feedback
   • connessione con il tuo telefono
   • proximity control
2. Fori di montaggio: per fissare il ripetitore al muro
3. Connettore out: Collega qui il cavo da 12m e portalo fino all’antenna esterna
4. Alimentazione 12v
5. Connettore in: Collega qui l’antenna interna
