Telecamera termica ad alta sensibilità

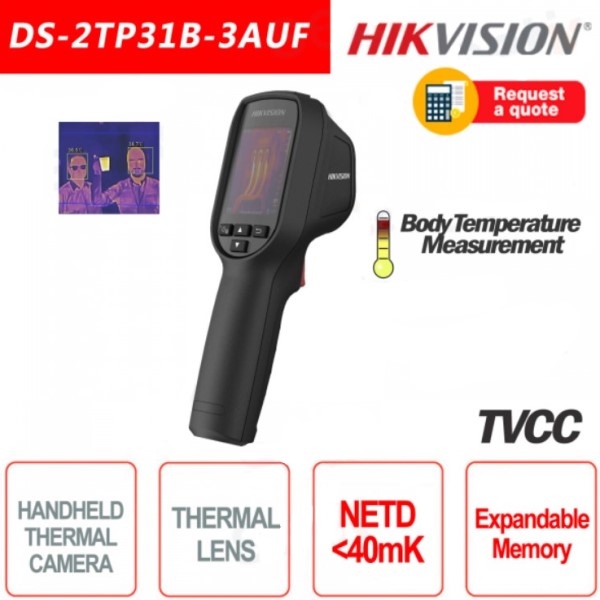

Telecamera Termica Hikvision Handheld portatile
Ottica: 1x Termica (160x120 3.1mm) - NETD <40mk(0.04°C) / Accuratezza ±0.5°C
Display LCD 2.4" - Notifiche Allarme - Utilizzabile con Black Body e treppiede (non inclusi)
Ideale per rilevamento temperatura cutanea superficiale e stati febbrili - Installazioni in aeroporti, scuole e ospedali
| Rilevamento Termico: Cos'è?
Ogni oggetto con una temperatura superiore allo zero assoluto (-273,15°C) emette radiazioni. Le radiazioni infrarosse si trovano tra lo spettro visibile (0.4-0.75um) e le microonde (>15um). Anche se non possiamo vederle le percepiamo tutti i giorni: il sole e il fuoco sono fonte di radiazioni infrarosse che possiamo percepire attraverso il calore. La qualità delle immagini dipende dalla differenza di temperatura e alti differenziali producono immagini migliori. Ecco come distinguiamo la differenza di temperatura nelle riprese termiche.
.jpg)
|
.jpg)
DS-2TP31B-3AUF La termocamera termografica portatile, appositamente progettata per la misurazione della temperatura, è dotata di un rilevatore termico con risoluzione 160×120. Aiuta il personale a trovare rapidamente il guasto grazie alla misurazione accurata della temperatura. Il dispositivo è principalmente applicato in uffici, fabbriche, stazioni, aeroporti e altri luoghi pubblici.
- Risoluzione 160 × 120
- Accuratezza termografica fino a ±0.5 °C
- Display 2,4" con risoluzione 320x240
- Integrata batteria litio ricaricabile
- Fino a 8 ore di esercizio continuati
Ottica termica, NETD e Accuratezza:
Il modulo termico, è composto da sensore d'immagine Uncooled Focal Plane Arrays, con risoluzione 160x120 e lunghezza focale di 3.1mm.
Presenta NETD inferiore a 40mk e accuratezza ±0.5°C (migliorabile con Black Body - non incluso). Spettro visivo da 8μm a 14μm.
.jpg)
Display:
Display da 2.4" LCD con risoluzione 320 x 240. Possibilità di scegliere il tipo di schema colori (palette) Nero caldo, bianco caldo, arcobaleno, ironbow
.jpg)
Archiviazione:
Integra memory card da 8GB espandibile a 128GB. Possibilità di salvataggio screenshot
.jpg)
Ambienti d'installazione:
Le telecamere termiche possono essere utilizzati in vari scenari.
Questa telecamera in particolare può essere utilizzata per rilevare la distribuzione di calore in un circuito e ottimizzare la sistemazione di componenti elettronici.
.jpg)
Installabile su treppiede:
Le telecamera termica DS-2TP31B-3AUF può essere montata su qualsiasi treppiede fotografico
.jpg)
BLACK BODY? DI CHE COSA SI TRATTA?
Il Black Body è un accessorio opzionale Hikvision e permette di migliorare l'accuratezza durante il rilevamento della misurazione corporea. Normalmente le telecamere termiche hanno uno specifico valore di accuratezza. Installando correttamente il Black Body di fronte alla telecamera, l'accuratezza arriverà a ±0.3? . E' possibile installare il black body anche su un treppiede per una gestione del movimento più flessibile (accessori non inclusi).
.jpg)
|
Scheda tecnica
| DS-2TP31B-3AUF |
| Camera |
Thermal Module
|
Image sensor |
Uncooled Focal Plane Arrays |
| Resolution |
160 × 120 |
| Pixel Pitch |
17μm |
|
Response waveband
|
8μm to 14μm
|
| NETD |
< 40mK (@ 25 °C,F#=1.0) |
| Field of View |
37.2° × 50 ° |
| Focal length |
3.1 mm |
| IFOV |
5.48 mrad |
| Min. Focus Length |
≥ 150 mm |
| Aperture |
F 1.1 |
Image display
|
Monitor
|
320 × 240 resolution 2.4’’ LCD display
|
|
Palettes
|
Black hot, White hot, Rainbow, Ironbow
|
| Thermography |
Rules
|
3 thermometry points: Max. Temperature; Min. Temperature; Center Temperature
|
|
Range
|
30°C to 45 °C
|
|
Accuracy
|
±0.5 °C
|
| Battery |
Battery Type
|
Rechargeable Lithium Battery
|
| |
Battery Operating Time |
8 hours continuous running |
| |
Laser Light |
Support (Point to the thermography target) |
| |
Storage |
Replaceable memory card (default 8G, support up to 128G storage) |
| |
Photo |
Thermal image |
| |
Language |
English |
General
|
Power |
3.7 V DC/0.4 A |
| Power Consumption |
Less than 1.2 W |
| Hardware Interface |
micro USB |
| Working Temperature |
10 °C to 35 °C |
| Protection level |
IP54 |
| Drop Test Height |
2 m (6.56 feet) |
| Dimension |
196 mm × 117 mm × 59 mm (7.7 ″ × 4.6 ″ × 2.3 ″) |
| Weight |
Approx. less than 350 g (0.77 lb) |
| Accessory |
Power Adaptor, USB cable, 8GB memory card, User manual, Disk, Wrist Strap |
